English
Русский
Español
简体中文
لالعربية
¿Qué efecto tiene el granallado en la superficie de la pieza de trabajo?
release time:
2026-07-31
cuando elmáquina de granalladoEstá en funcionamiento, el disparo impacta la supe

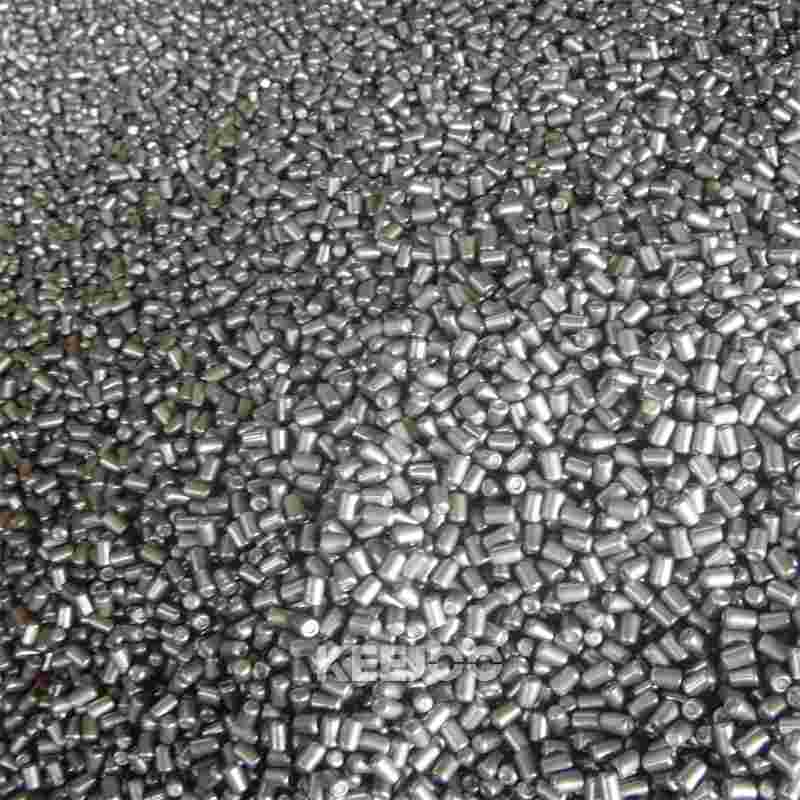

cuando elmáquina de granalladoEstá en funcionamiento, el disparo impacta la superficie de la pieza a gran velocidad, generando diversos efectos físicos y mecánicos. Las principales influencias incluyen la mejora de la limpieza de la superficie, cambios en la rugosidad, la mejora del estado de tensión, el mantenimiento de la integridad de la superficie y posibles impactos negativos.
Mejora de la limpieza de superficies:
El granallado puede eliminar eficazmente impurezas como incrustaciones de óxido, herrumbre, manchas de aceite y revestimientos viejos en la superficie de las piezas de trabajo, evitando que estos contaminantes provoquen burbujas o desprendimientos posteriores del revestimiento. Al mismo tiempo, en comparación con los procesos químicos (como el lavado con ácido), el granallado no presenta riesgo de residuos químicos y mejora la pureza de la superficie.
Cambio de rugosidad superficial:
El granallado forma una estructura cóncava-convexa uniforme en la superficie del metal y el valor de rugosidad (como Ra, que suele ser de 2,5 a 12,5 μm) aumenta. Esto mejora la adhesión del recubrimiento al aumentar el efecto de entrelazado mecánico. Sin embargo, la rugosidad debe controlarse dentro de un rango razonable (por ejemplo, cuando Ra 15 μm, puede provocar una película de pintura desigual). El valor específico se ve afectado por el tamaño de las partículas, la dureza, la velocidad de impacto del granalla y las propiedades del material de la pieza de trabajo. Por ejemplo, los perdigones de acero de grano grande, debido a su gran energía cinética de impacto, tienden a profundizar las marcas de bala, lo que resulta en un aumento de la rugosidad.
Mejora del estado de estrés:
El impacto del disparo introduce una capa de tensión de compresión residual, con una profundidad de hasta 0,25 mm (el límite es aproximadamente 1 mm), y el valor de la tensión puede alcanzar el 60 % de la resistencia a la tracción del material, mejorando así la resistencia a la fatiga y la resistencia al desgaste de la pieza de trabajo y reduciendo el riesgo de deformación o agrietamiento causado por la tensión residual de la soldadura o el mecanizado.
Mantenimiento de la integridad de la superficie:
El proceso de granallado de lamáquina de granalladopuede eliminar defectos microscópicos de la superficie (como rebabas de procesamiento) y refrescar la red metálica para mejorar la energía de la superficie y mejorar la humectabilidad del recubrimiento. Sin embargo, los parámetros inadecuados del proceso (como el granallado excesivo) pueden causar concentración de tensiones debido a cráteres profundos, debilitando el efecto de fortalecimiento. Las piezas de paredes delgadas también pueden sufrir ligeras deformaciones debido a la fuerza del impacto.
Posibles impactos negativos y control:
Incluyen principalmente residuos de polvo, excesiva aspereza o riesgos de absorción de humedad. Después del granallado, la superficie debe limpiarse de polvo de manera oportuna y se debe controlar la humedad ambiental delmáquina de granallado. Se recomienda completar el recubrimiento posterior en un plazo de 4 a 6 horas. Al mismo tiempo, la eficiencia de la limpieza y la calidad de la superficie deben equilibrarse optimizando la gradación del tamaño del granallado, la tasa de cobertura (por ejemplo, alcanzar más del 98%) y el tiempo de granallado (evite que sea demasiado largo).
label:
related news
