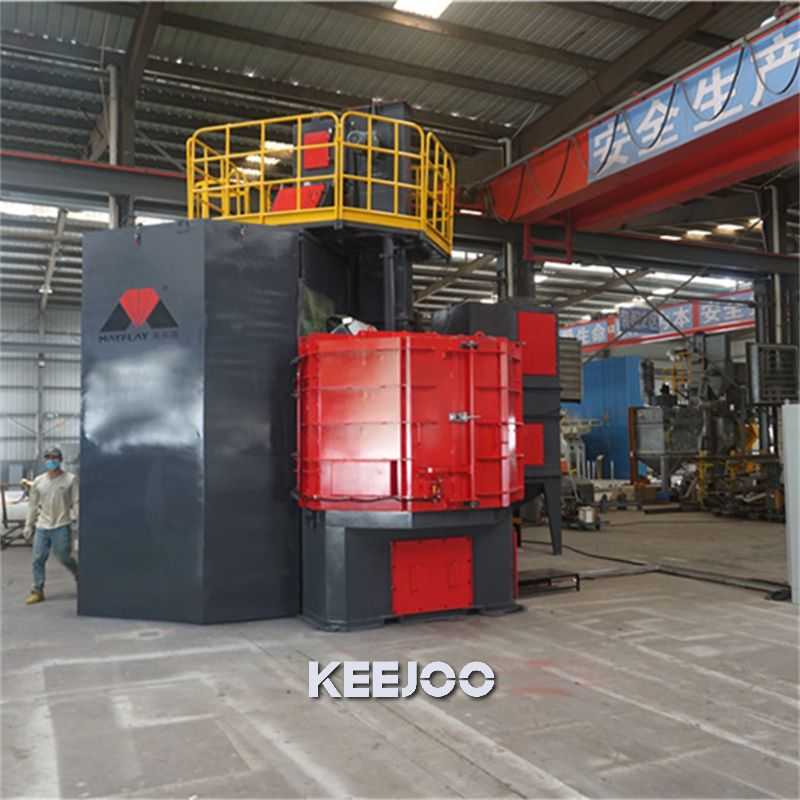

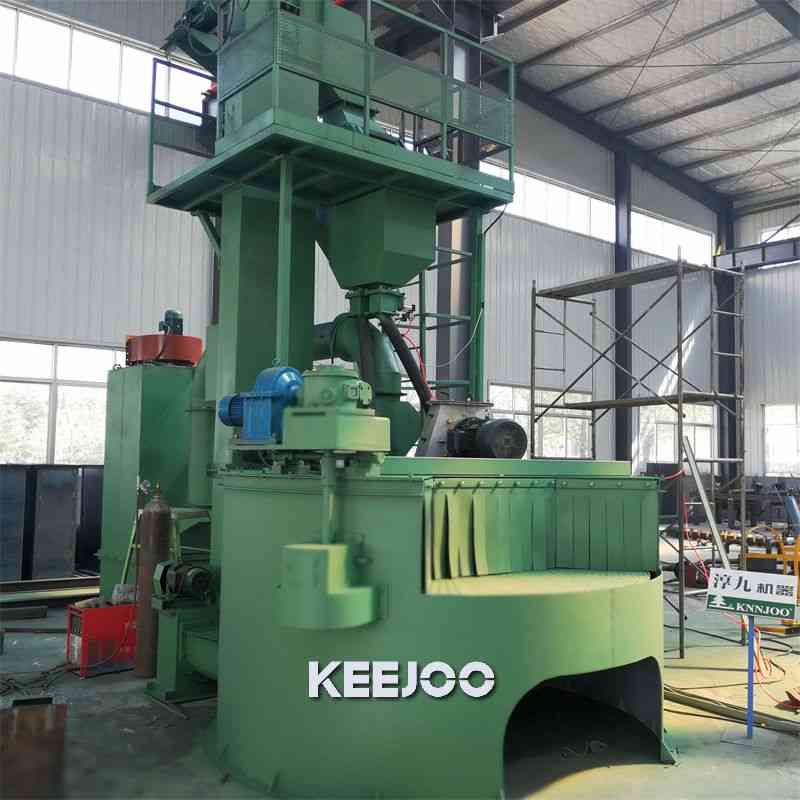

ماكينة سفع بالخردق صناعية ذات طاولة دوارة
- Product details
- تستخدم آلة قذف الرمال الصناعية ذات الطاولة الدوارة من العلامة التجارية KEEJOO طاولة دوارة لدعم القطع المصنعة. يتم تصنيف النماذج المتوفرة حسب قطر الطاولة، مثل φ1200 ملم، φ1600 ملم، φ1800 ملم و φ2500 ملم. بناءً على المتطلبات الخاصة، يمكن تجهيز هذه الآلات برأس قذف واحد أو اثنين أو أكثر، ويمكنها العمل في الوضع المستمر أو المتقطع.
مبدأ التشغيل

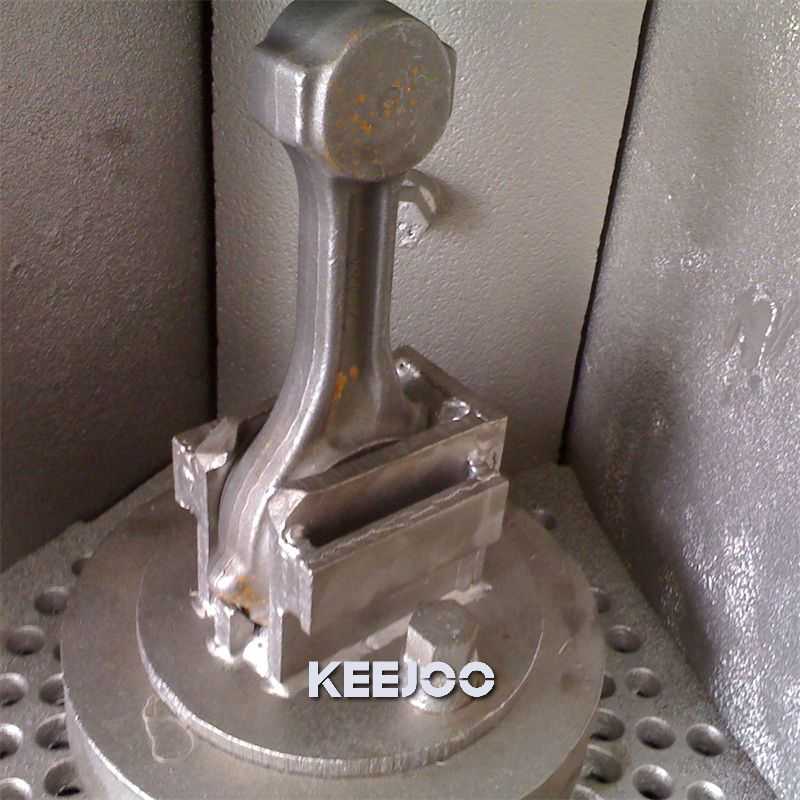

توضع القطع على الطاولة الدوارة (مع ترك مسافات بينها لتجنب الاحتكاك أو الاصطدام) وتنقل إلى منطقة القذف لتنفيذ عملية قذف الرمال، ويمكن إخراجها بعد دوران الطاولة حتى موضع التفريغ. وبالتالي، يناسب هذا النوع من الآلات بشكل أفضل القطع التي لا تحتاج إلى تنظيف من جهة واحدة؛ وإلا سيتعين قلب القطع لتمريرها مرة ثانية.خلال عملية القذف، تسقط كرات الفولاذ على سطح الطاولة الدوارة وعلى قاع غرفة القذف. يتم دفع الكرات الموجودة على سطح الطاولة بواسطة آلية مكشطة مثبتة أسفل الطاولة إلى ناقل لولبي سفلي ينقلها إلى قاعدة المصعد، ثم يقوم مجموعة مصعد الحزام برفع الكرات إلى فاصل مثبت في الأعلى، ويستخدم الفاصل تيار الهواء من مجمع الغبار لفرز وتصنيف الكرات المستعادة.الهدف من ذلك هو فصل كرات الفولاذ المكسورة والغبار الناتج أثناء عملية قذف الرمال. عبر الفاصل، يتم توجيه كرات الفولاذ الصالحة للاستخدام إلى القمع المخزن فوق رأس القذف لإعادة استخدامها، بينما يتم فصل الكرات المكسورة وإخراجها إلى صندوق النفايات عبر أنبوب تحويل.البيانات الفنية
表格البند ZT012 ZT012F ZT012G حجم غرفة التنظيف (مم) Ø1350×560 Ø1350×860 Ø2654×560 أقصى أبعاد القطع المعالجة (مم) 600×250×250 600×250×250 1000×500×250 الطاولة الدوارة سعة التحميل (كجم) 400 400 1000 قطر الطاولة (مم) Ø1200 Ø1200 Ø2500 وحدة القذف معدل تدفق المادة الكاشطة (كجم/دقيقة) 200 2×150 2×250 القدرة (كيلو وات) 11 7.5×2 15×2 سعة رفع ناقل المصعد (طن/ساعة) 15 15 30 سعة فصل الفاصل (طن/ساعة) 15 15 30 كمية التعبئة الأولية للمادة الكاشطة (كجم) 400 350 1500 سعة التهوية (م³/ساعة) 2800 2800 5200 الأبعاد الخارجية (مم) 1500×3450×3780 1900×1900×4165 4260×3647×5366 إجمالي القدرة (بدون وحدة إزالة الغبار) (كيلو وات) 17.3 18.7 35.2 المزايا
جسم الآلة والبطانات الواقية مصنوعة بالكامل من فولاذ المنغنيز، مما يضمن عمر خدمة يصل إلى 20 سنة؛يستخدم نظام متطور لإزالة الغبار بنمط فنتوري؛يحتوي على نظام فصل من مرحلتين لشظايا كرات القذف؛مزود بمحرك سيمنز عالي الأداء ورأس قذف يعتمد تقنية عمود الدفع المباشر الألمانية؛يتميز بنظام تحكم آلي لمعدل تدفق كرات الفولاذ؛يعتمد نظام طاولة دوارة آلي؛يستخدم مزيج من أنظمة الفصل المغناطيسي، الفصل اللولبي المستعرض، والفصل الهوائي.غرفة قذف الرمال
تم تصنيع غرفة قذف الرمال من ألواح فولاذ Mn13 بسمك 6 ملم، مع الانحناء واللحام بدقة عالية.
يتم تثبيت بطانات واقية من فولاذ المنغنيز في "المناطق الساخنة" بالغرفة، أي المناطق المعرضة مباشرة لتيار القذف ومسارات الارتداد، لمنع اصطدام كرات الفولاذ بالجدران الخارجية للغرفة. يتم تثبيت هذه البطانات بطريقة مختلطة من التعليق والبراغي، مما يسهل التركيب والإزالة أو الاستبدال.
يتم تركيب مجموعات ختم البولي يوريثان متعددة الطبقات على جانبي الطاولة الدوارة، وتمنع بشكل فعال هروب كرات الفولاذ من مبيت الآلة عبر الفجوات عند واجهة الجدار الدوار.
آلية قيادة الطاولة الرئيسية موجودة في أعلى غرفة قذف الرمال، ويقوم محرك التروس بقدرة 1.5 كيلو وات بتحريكها للدوران بفهرسة 180 درجة. توجد طاولتان دوارتان أصغر في المواقع المتباعدة بزاوية 180 درجة، وتقوم الأسطوانات الهوائية بقيادة مخفضات التروس التي تنقل الحركة الدورانية عبر التروس المتشابكة، مما يجعل حاملات القطع تدور بزاوية 360 درجة.
المصعد
يستخدم المصعد لرفع المادة الكاشطة التي استعادها الناقل اللولبي إلى الفاصل والقمع المخزن.
مصمم من ألواح فولاذ ملحومة بدقة، وببناء مقسم قابل للفصل، ويحتوي على نوافذ للصيانة والفحص لتسهيل الخدمة.
يتم تثبيت محرك تروس قيادة في أعلى المصعد لتشغيل رفع المادة الكاشطة.
يتكون النظام من بكرتين معالجتين بدقة، مبيت المصعد، حزام مقاوم للتآكل عالي الأداء، وسلسلة من دلوات المصعد من السبائك مصنوعة بعملية الختم في مرحلة واحدة.
نظام الطاولات الدوارة
آلية قيادة الطاولة الرئيسية تقع في أعلى غرفة قذف الرمال، ويقوم محرك التروس بقدرة 1.5 كيلو وات بتحريكها للدوران بفهرسة 180 درجة. توجد طاولتان دوارتان أصغر في المواقع المتباعدة بزاوية 180 درجة، وتقوم الأسطوانات الهوائية بقيادة مخفضات التروس التي تنقل الحركة الدورانية عبر التروس المتشابكة، مما يجعل حاملات القطع تدور بزاوية 360 درجة.
سعة القطع: أقصى قطر دوران 500 ملم، وأقصى ارتفاع دوران 800 ملم.
يتكون النظام من طاولة رئيسية واحدة مزودة بطاولتين دوارتان أصغر.
خزانة التحكم الكهربائية
وحدة تحكم سيمنز PLC وشاشة تعمل باللمس
محول تردد دلتا أو سيمنز
مكونات كهربائية منخفضة الجهد من تشينت أو شنايدر
مؤقت عملية قذف الرمال
مكونات هوائية AirTAC
أمبير متر لمراقبة معدل التدفق
وحدة إضاءة واحدة
مكيف هواء مخصص للحفاظ على درجة حرارة ثابتة (اختياري)
الأسئلة المتكررة
س: ما أنواع القطع المناسبة لآلة قذف الرمال الصناعية ذات الطاولة الدوارة، وما المنتجات التي لا ينصح بمعالجتها عليها؟ج: تناسب القطع القرصية، الكتلية، والمقاومة للصدمات مثل الفلنجات، التروس، محاور العجلات، أجسام الصمامات، القوالب، المصبوبات من سبائك الألومنيوم، قطع الصفائح المعدنية المسطحة، ولوحات المكابح. لا ينصح باستخدامها للأنابيب الرفيعة الطويلة، القطع الصغيرة المنفصلة، أو القطع فائقة الرقة المعرضة للتشوه. يفضل استخدام النوع الحزامي للقطع الصغيرة، والنوع الخطافي للقطع القضيبية الطويلة.س: كيف أختار بين الطاولة الدوارة المفردة والطاولة المزدوجة؟ج: اختر الطاولة المفردة للإنتاج المتقطع بالكميات الصغيرة أو في حالة الميزانية المحدودة. اختر الطاولة ذات المحطتين إذا كنت بحاجة إلى تشغيل مستمر وتريد تجنب إيقاف الآلة للتحميل والتفريغ لتحقيق أقصى إنتاجية؛ التشغيل المتناوب للمحطات الداخلية والخارجية يضاعف الكفاءة تقريبًا.س: ما نوع كرات الفولاذ المستخدم عادةً في آلة قذف الرمال ذات الطاولة الدوارة؟ج: لإزالة الصدأ من قطع فولاذ الكربون: كرات فولاذ مصبوب S330/S390؛ لقطع سبائك الألومنيوم: كرات فولاذ مقاوم للصدأ منخفضة الصلابة؛ لعمليات تقوية السطح: كرات فولاذ سبائكية عالية الصلابة.س: ما الأجزاء التي تعتبر أجزاء قابلة للتآكل، وكم مرة يجب استبدالها؟ج: شفرات رأس القذف، الأكمام الموجهة، وموزعات كرات القذف (كل 1–3 أشهر)؛ بطانات غرفة فولاذ المنغنيز العالي وبطانات التآكل للطاولة الدوارة (كل 6–12 شهرًا)؛ دلوات المصعد وأشرطة الختم (تستبدل حسب حالة التآكل).س: ما هو الاستهلاك التقريبي لكرات الفولاذ؟ج: في ظروف التشغيل العادية، يبلغ استهلاك كرات الفولاذ 5–12 كجم لكل طن من القطع. ومع ذلك، يزداد الاستهلاك إذا كانت القطع مغطاة بصدأ كثيف أو عند تعرض القطع رفيعة الجدران لصدمات مفرطة.
